Барабан вращающейся печи
Барабан вращающейся печи является основным несущим узлом вращающейся печи, а также ключевым пространством для обжига и химических реакций материала. Он служит монтажной основой для таких узлов трансмиссии, как зубчатый венец и бандажи, обеспечивая совместную работу с приводной системой и нормальное функционирование оборудования.
Описание
маркер
Описание продукта
Барабан вращающейся печи является основным несущим узлом вращающейся печи, а также ключевым пространством для обжига и химических реакций материала. Он служит монтажной основой для таких узлов трансмиссии, как зубчатый венец и бандажи, обеспечивая совместную работу с приводной системой и нормальное функционирование оборудования. Изготовлен методом вальцовки и сварки из высококачественной литой стали или стального листа, прошедшего специализированную термическую обработку. Обладает высокой прочностью, жаропрочностью, износостойкостью и устойчивостью к деформации. Способен выдерживать нагрузки при длительной высокоскоростной работе вращающейся печи и условия высокотемпературного обжига. Поверхность обработана антикоррозионно и износостойко, что эффективно продлевает срок службы. Диаметр, длина и толщина стенки изготавливаются на заказ в соответствии с типоразмером вращающейся печи. Соединение фланцев выполняется с высокой точностью, обеспечивается отличная совместимость с другими узлами корпуса печи. Монтаж удобен. Широко применяется в цементной, металлургической и других отраслях промышленности, обеспечивая стабильное пространство для обжига материала и взаимодействуя с приводной системой для обеспечения непрерывного и высокоэффективного производства вращающейся печи. Является ключевой основой для общей работы вращающейся печи.
Параметры продукции:
Материал — высококачественная литая или легированная сталь. Диаметр барабана изготавливается на заказ в соответствии с типоразмером вращающейся печи (стандартный диапазон: 500–3000 мм). Длина изготавливается на заказ. Толщина стенки — 10–50 мм. Поверхность обработана антикоррозионно и износостойко. Точность соответствует отраслевым стандартам. Обеспечивается совместимость с монтажными требованиями различных типов вращающихся печей.

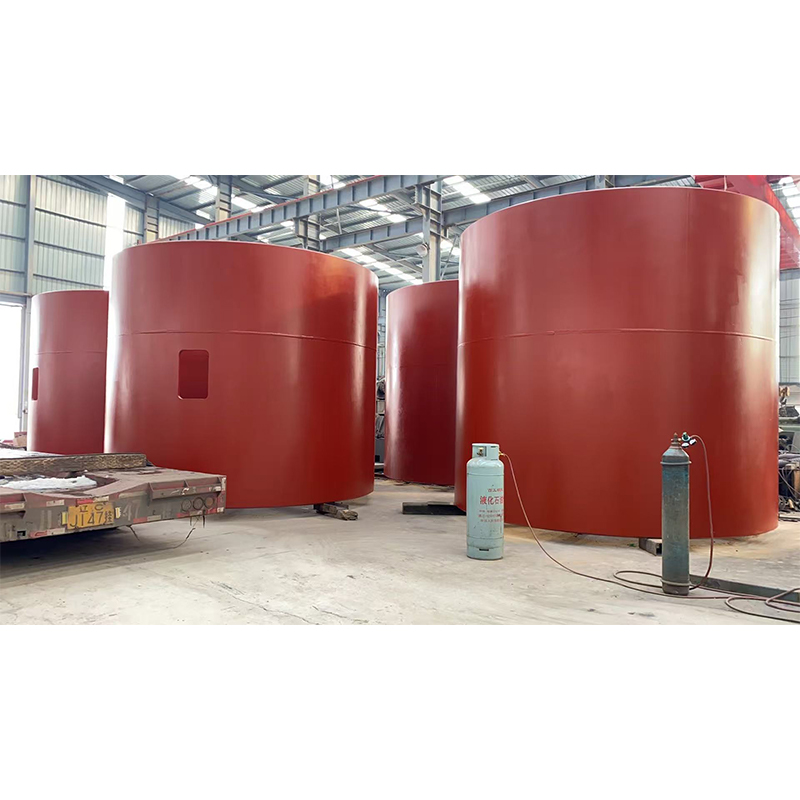

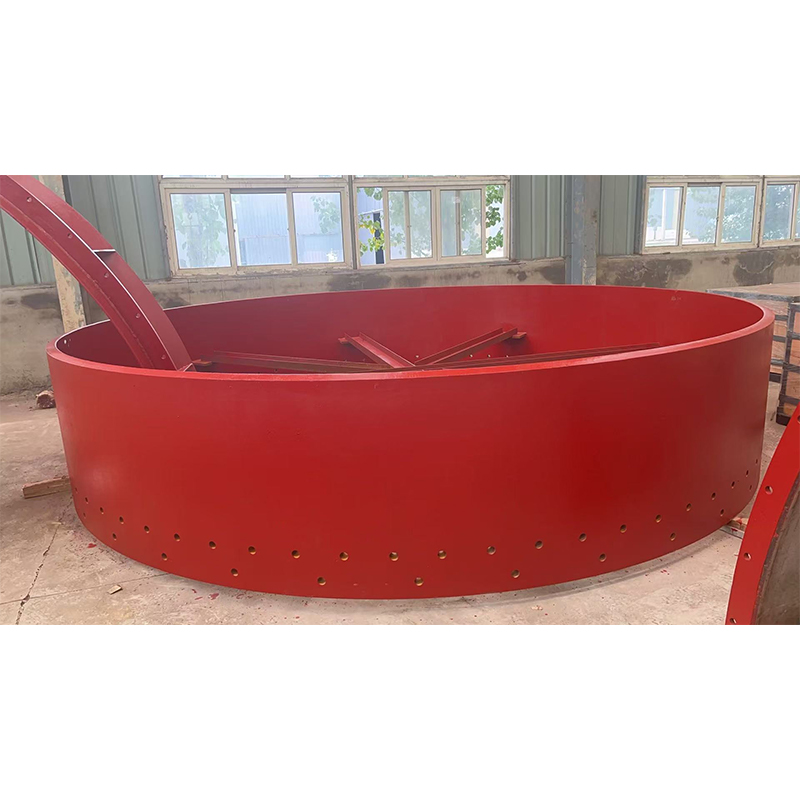

Барабан вращающейся печи

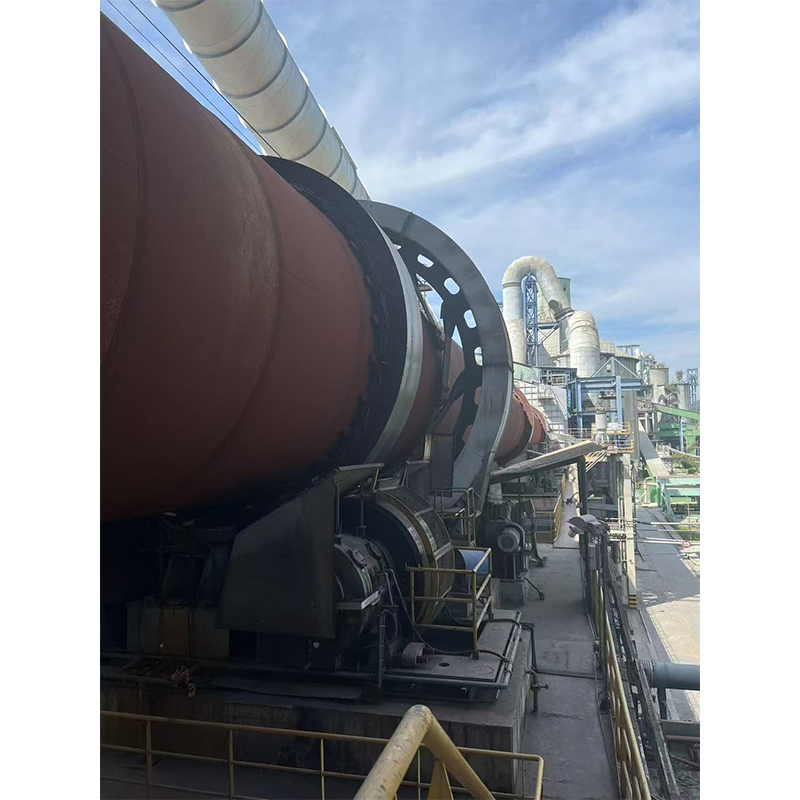

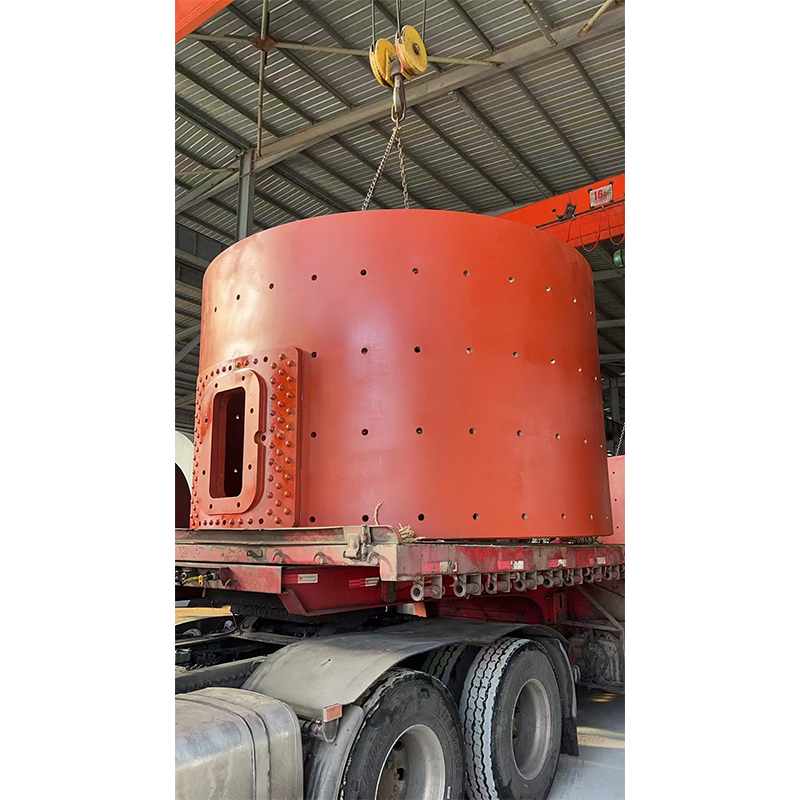

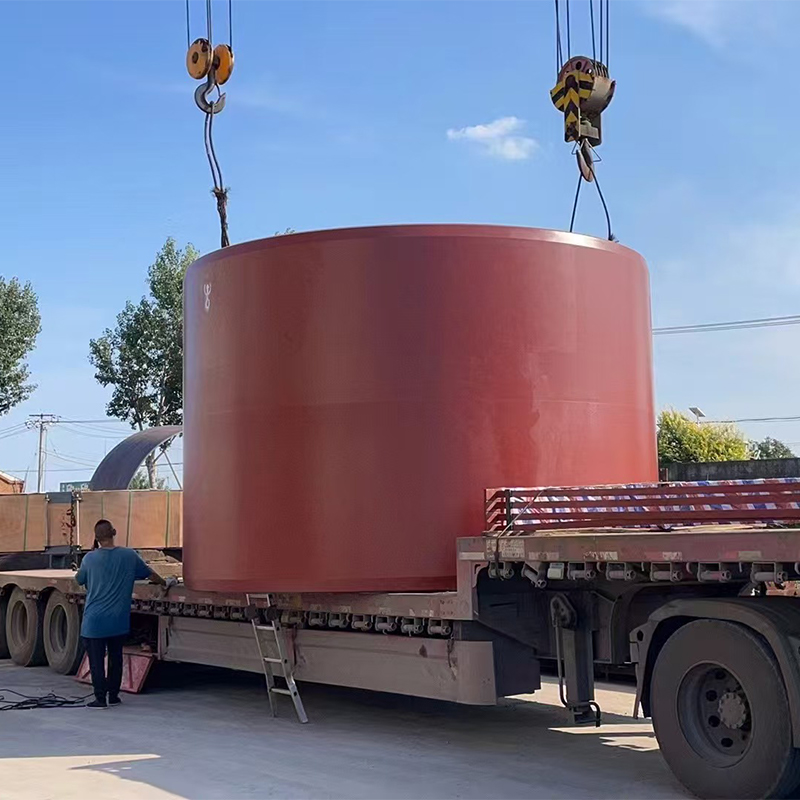

Барабан является основным корпусом вращающейся печи, представляет собой крупногабаритную длинную цилиндрическую стальную конструкцию и служит ключевой камерой для обжига и теплообмена материала. Во время работы вращается вместе с корпусом печи с низкой скоростью, внутри выкладывается огнеупорным кирпичом, материал внутри барабана проходит процессы сушки, разложения, обжига и т.д. Обладает высокой общей прочностью и жёсткостью, способен выдерживать высокие температуры, тяжёлые нагрузки и продолжительные крутильные напряжения, адаптирован для длительной непрерывной работы корпуса печи, конструкция стабильна, устойчив к деформации.

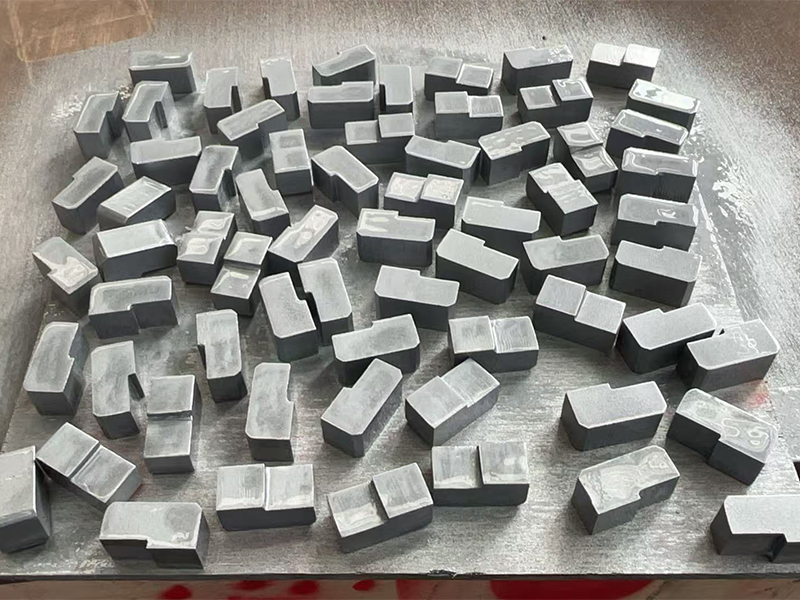

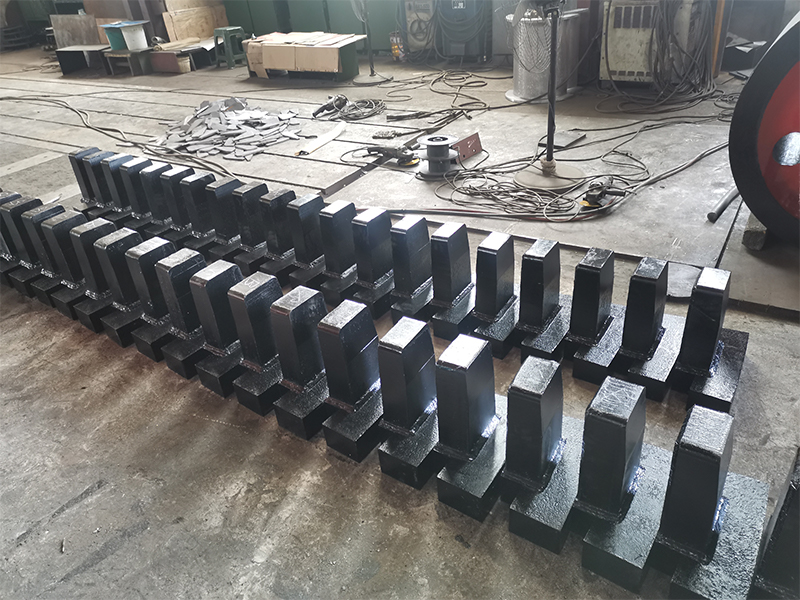

Упорный блок
Упорный блок приваривается к поверхности барабана и выполняет функции ограничения и позиционирования. Ограничивает осевое смещение бандажа и соответствующих вспомогательных деталей, предотвращает отклонение и смещение компонентов во время работы, обеспечивая точное относительное положение всех элементов. Амортизирует ударные нагрузки, возникающие при вращении, снижает трение и соударения между деталями, повышая стабильность и безопасность работы оборудования.

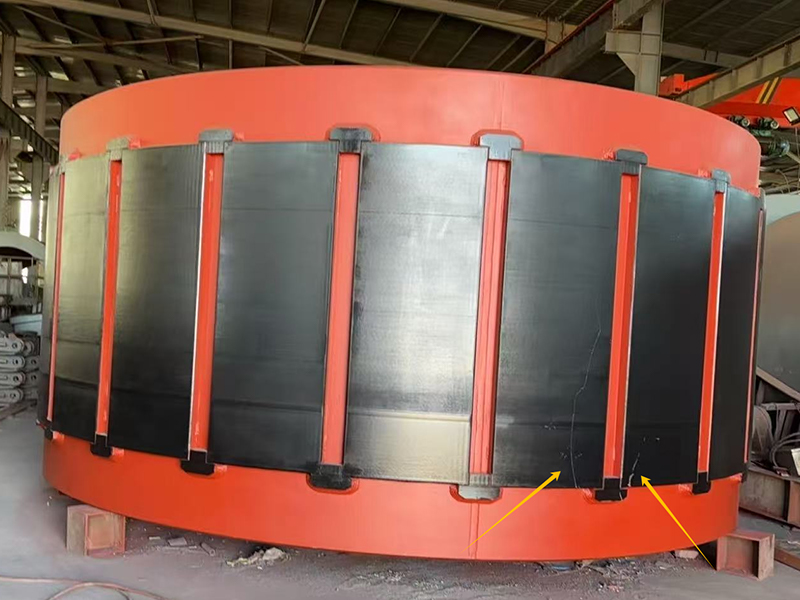

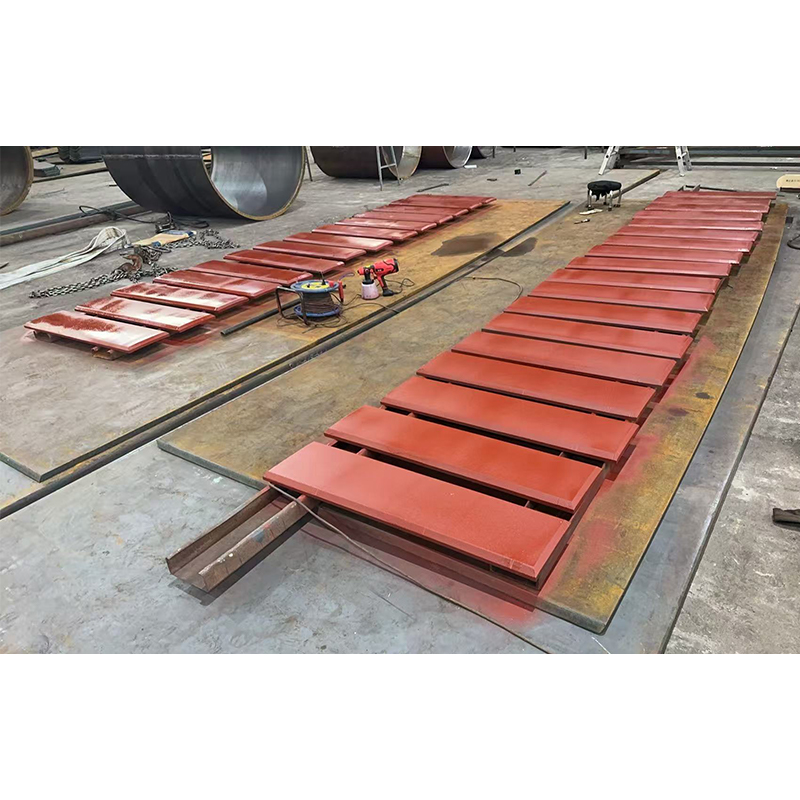

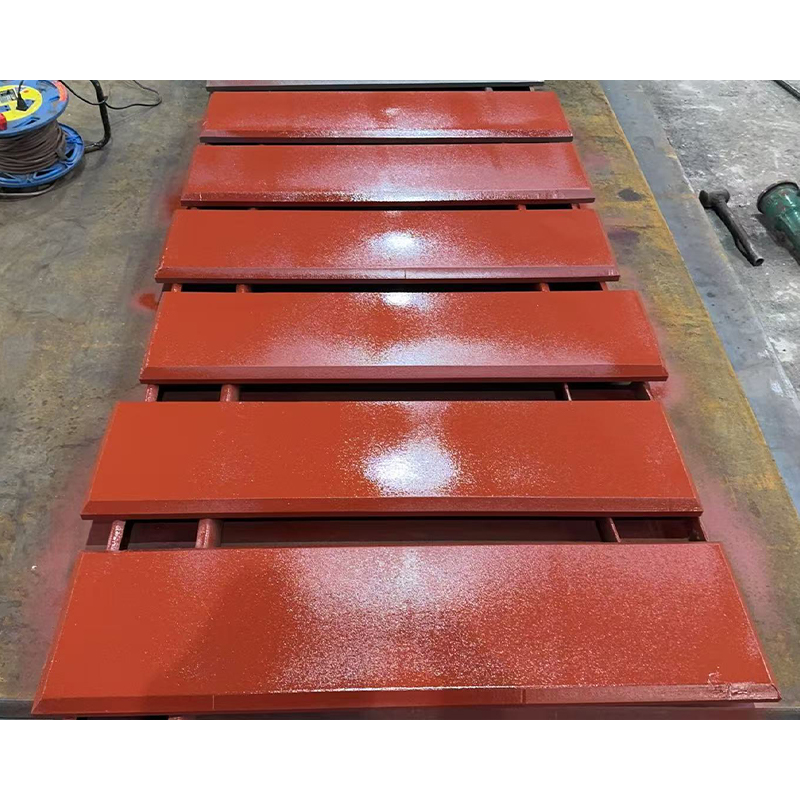

Подкладная пластина под бандаж
Подкладная пластина укладывается между бандажом и барабаном и является переходным несущим элементом. Равномерно распределяет огромные нагрузки, передаваемые бандажом, предотвращая локальную концентрацию напряжений, деформацию и износ барабана. Одновременно компенсирует монтажные зазоры, обеспечивая равномерное прилегание бандажа и уменьшая взаимный износ от трения, продлевая срок службы барабана и бандажа.

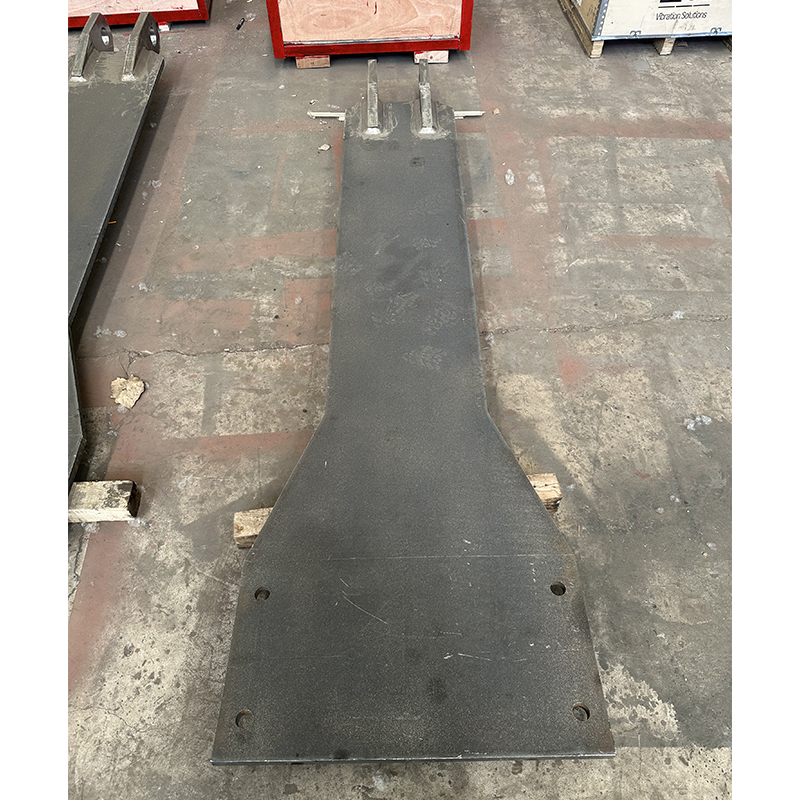

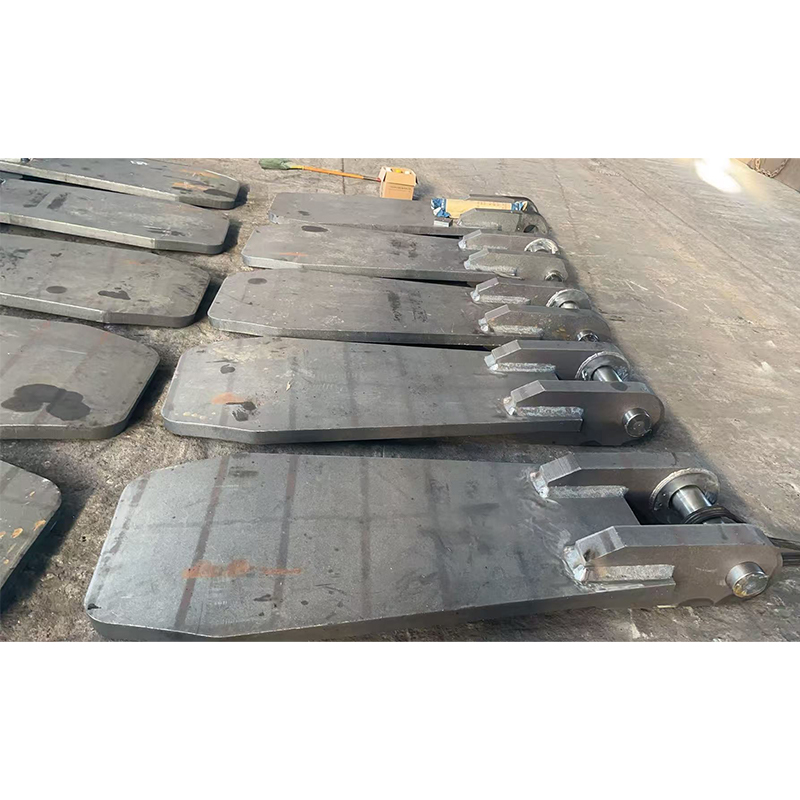

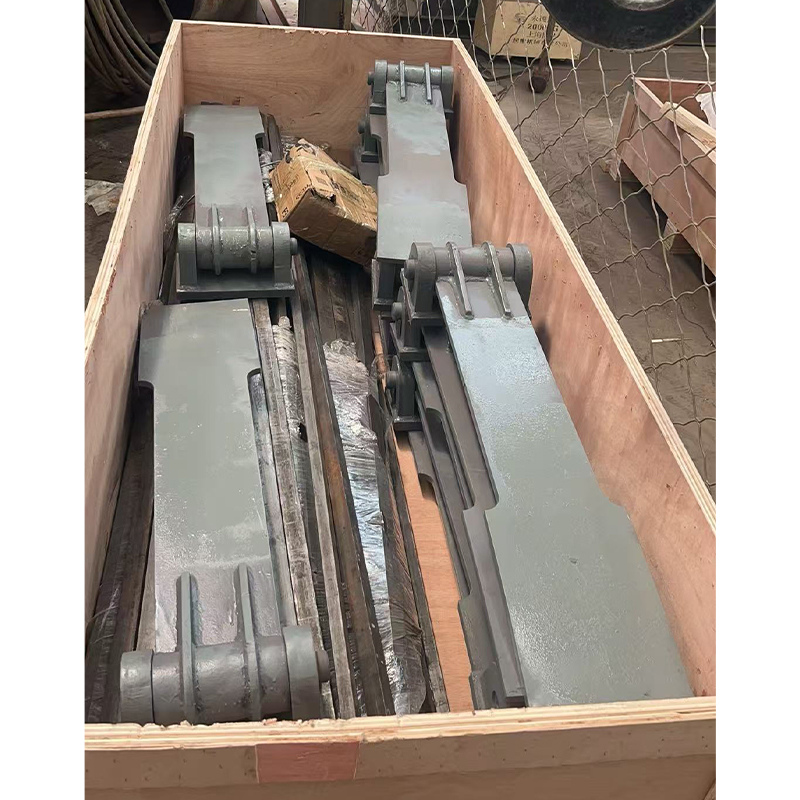

Пружинная пластина
Пружинная пластина соединяет бандаж и барабан, обладает хорошей способностью к упругой деформации. Во время работы поглощает вибрации, деформации и термические напряжения расширения/сжатия, возникающие при вращении корпуса печи, амортизирует знакопеременные нагрузки. Обеспечивает нормальную передачу усилий и нагрузки, избегая концентрации напряжений, характерной для жёсткого соединения, защищает барабан и бандаж, делая работу оборудования более плавной.

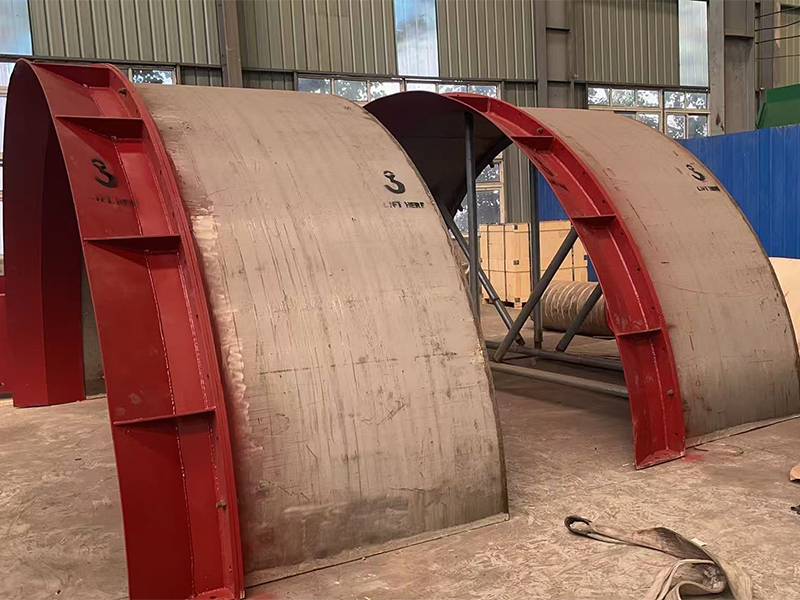

Воздушная рубашка
Воздушная рубашка является вспомогательным защитным охлаждающим элементом, устанавливается снаружи высокотемпературной зоны барабана. Обеспечивает принудительное охлаждение за счёт естественной или конвективной вентиляции, снижает локальную температуру поверхности барабана, уменьшает тепловое повреждение барабана и окружающих деталей от высоких температур. Эффективно контролирует тепловую деформацию, изолирует воздействие высоких температур, повышая надёжность работы компонентов в условиях высоких температур.

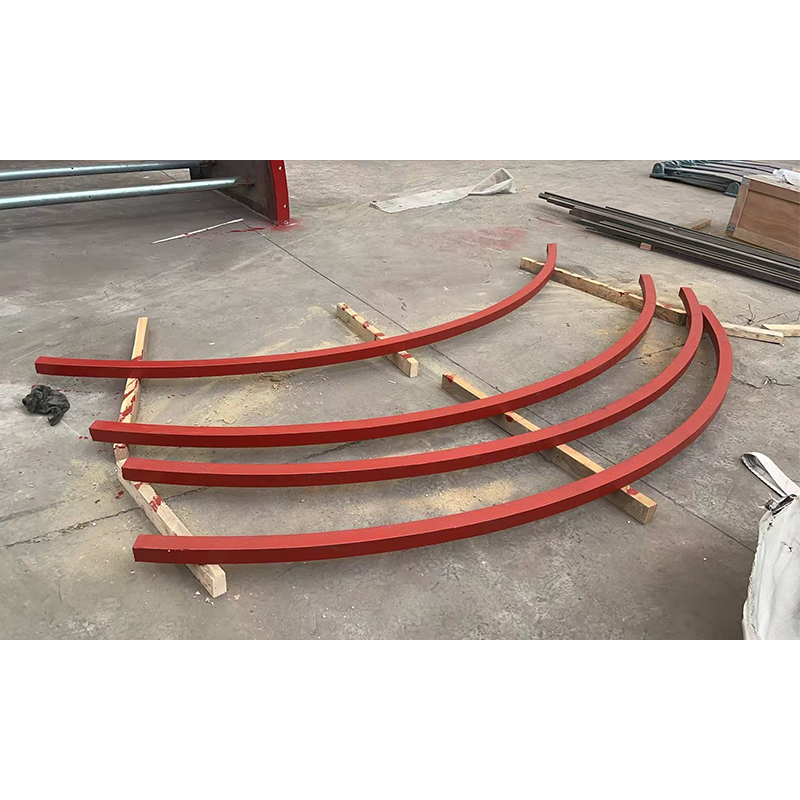

Стопорное кольцо для кладки
Стопорное кольцо для кладки устанавливается на внутренней стенке барабана, вплотную к огнеупорному кирпичу. Основная функция — предотвращение осевого сдвига, ослабления и выпадения огнеупорного кирпича внутри печи, упорядочивание расположения огнеупорных материалов. Выдерживает эрозию от потока материала и сжимающие нагрузки от вращения корпуса печи, стабилизирует футеровочную структуру, обеспечивая целостность огнеупорного слоя внутри печи и поддержание нормальных условий высокотемпературного обжига.
