Вал
Все три типа деталей являются ключевыми валами вращающейся печи, каждый выполняет свою функцию, но при этом они взаимосвязаны. Вал в основном используется для опоры таких узлов, как опорные катки и упорные ролики, а также для передачи крутящего момента. Зубчатый вал объединяет функции вала и шестерни, адаптирован для зацепления и передачи движения в приводной системе.
Описание
маркер
Краткое описание:
Все три типа деталей являются ключевыми валами вращающейся печи, каждый выполняет свою функцию, но при этом они взаимосвязаны. Вал в основном используется для опоры таких узлов, как опорные катки и упорные ролики, а также для передачи крутящего момента. Зубчатый вал объединяет функции вала и шестерни, адаптирован для зацепления и передачи движения в приводной системе. Полый цапфовый вал служит для опоры торцевой части корпуса печи и направления материала, обеспечивая монтажную опору для винтового корпуса. Все три типа изготавливаются из высококачественной стали с прецизионной обработкой и профессиональной термической обработкой, обладают высокой прочностью, износостойкостью и ударной вязкостью, адаптированы для вращающихся печей различных типоразмеров, обеспечивая стабильную работу оборудования.
Подробное описание:
Параметры продукции:

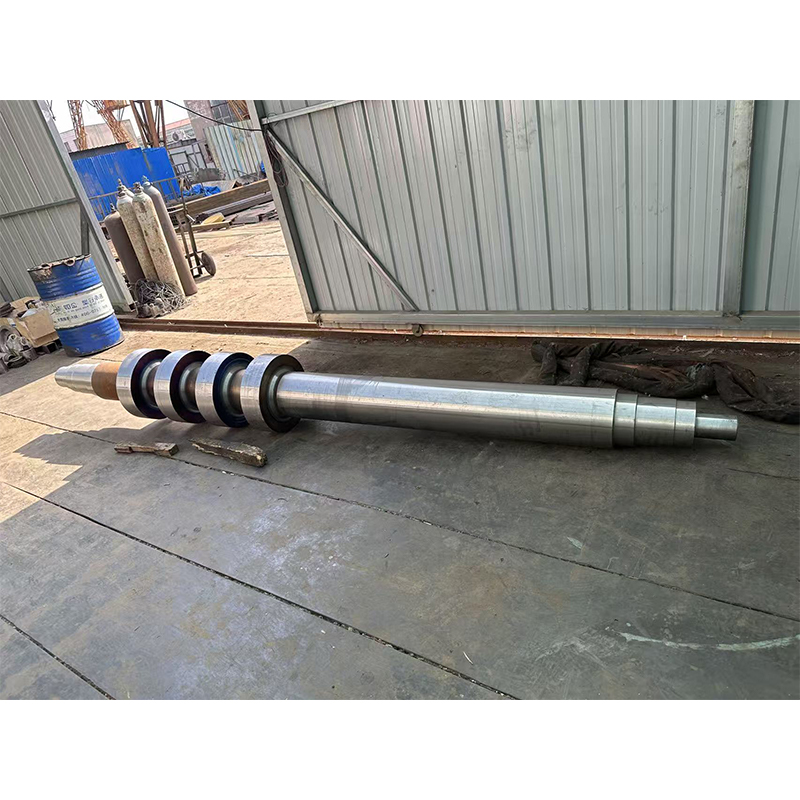

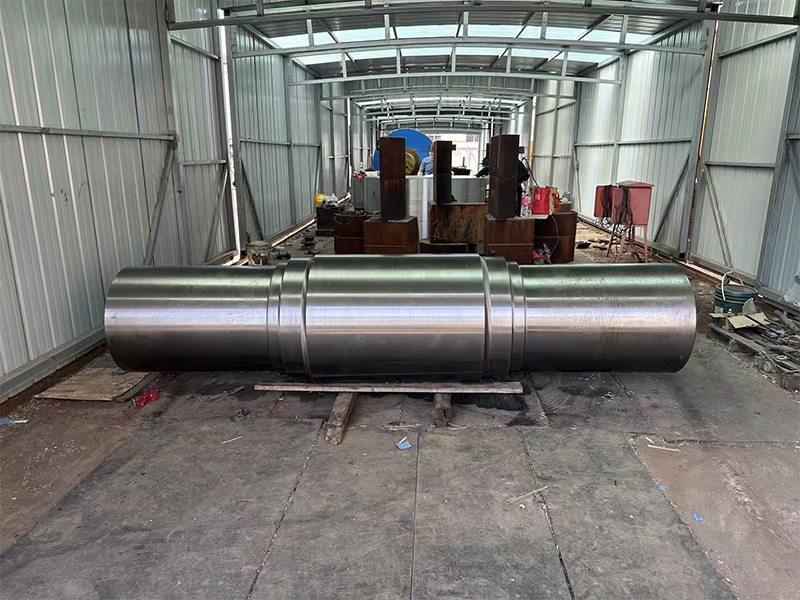

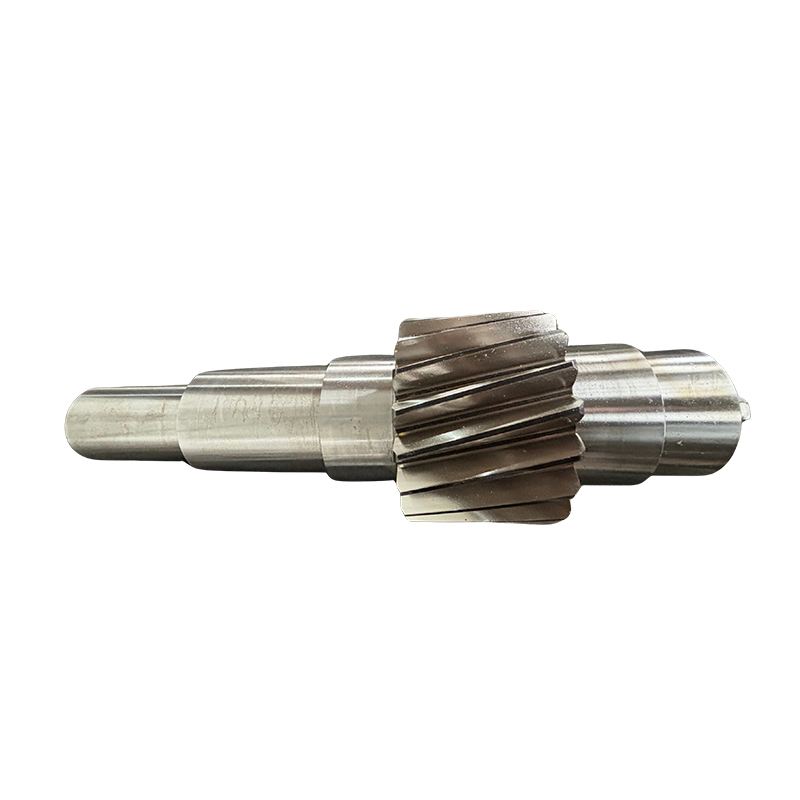

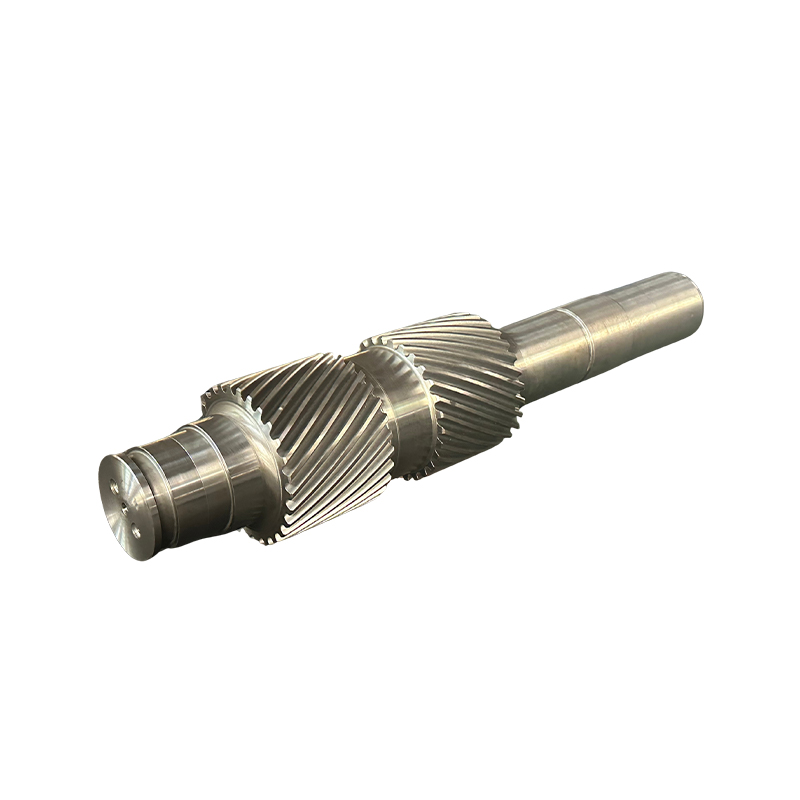

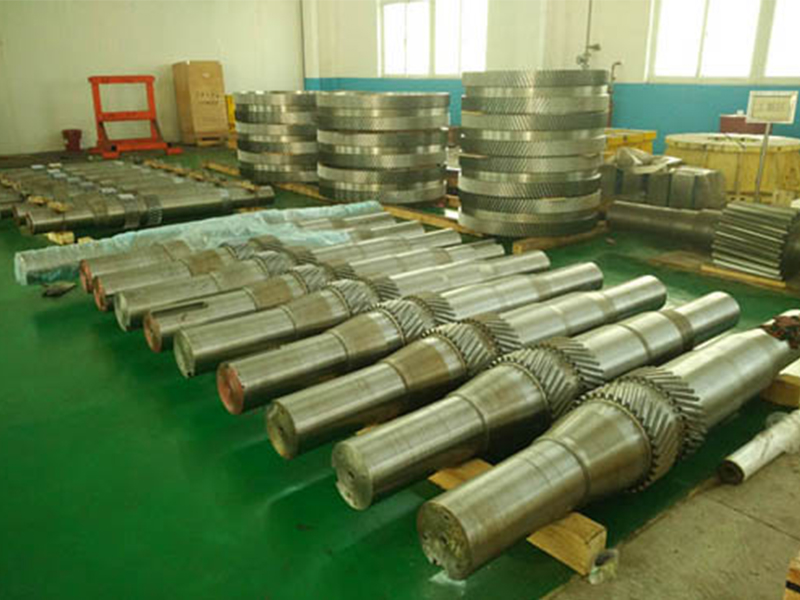

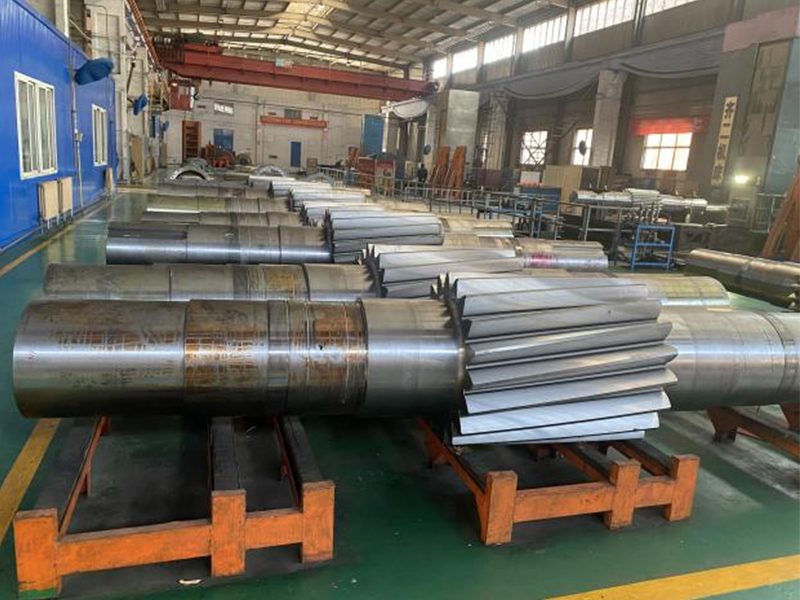

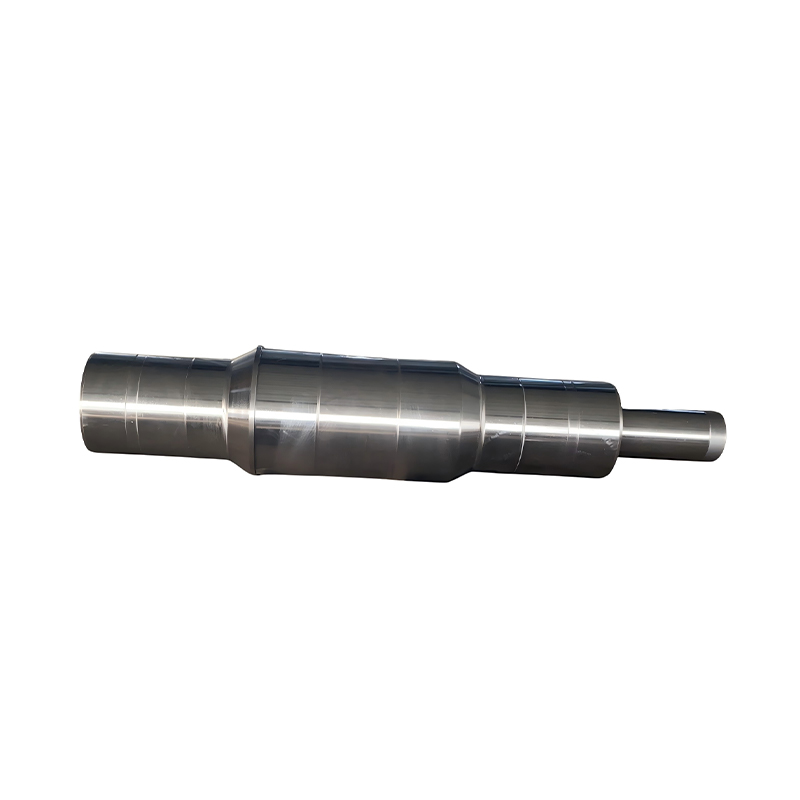

Вал изготавливается из легированной конструкционной стали марок 45# сталь, 40Cr и др. Диаметр вала — 50–300 мм, длина — 500–2000 мм, класс точности — IT6–IT8. Зубчатый вал изготавливается из стали 20CrMnTi и других материалов. Диаметр вала — 80–250 мм, модуль шестерни — 6–18 мм, класс точности — 6–7. Полый цапфовый вал изготавливается из литой стали ZG35CrMo и других марок. Диаметр вала — 300–1200 мм, внутреннее отверстие — 200–800 мм. Все параметры (размеры, уступы, форма зубьев и т.д.) изготавливаются на заказ в соответствии с требованиями.

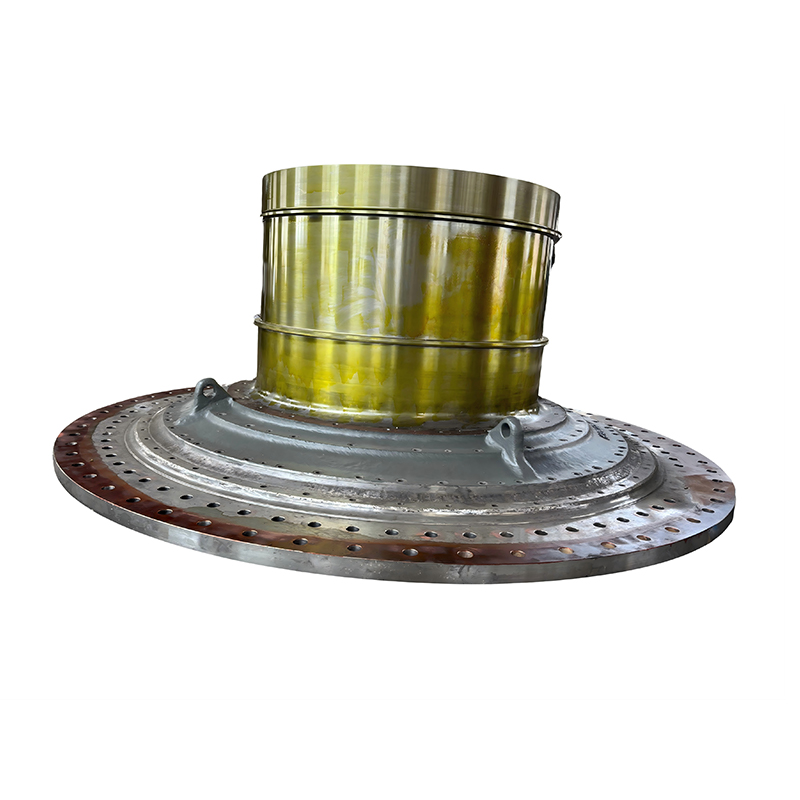

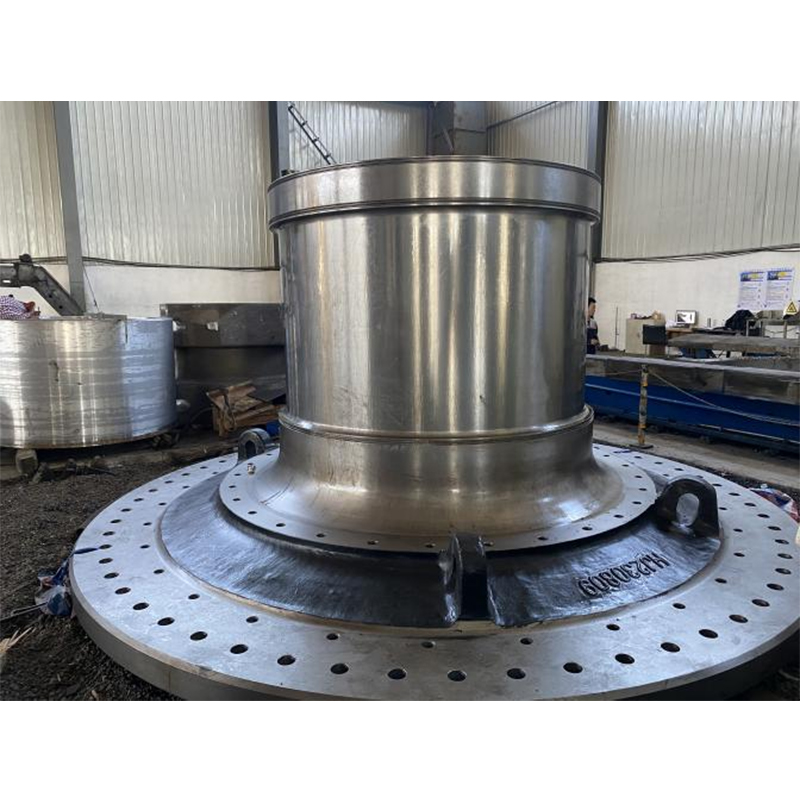

Данное изделие включает три типа основных валов вращающейся печи, адаптированных для различных ключевых сценариев. Вал, как базовый опорно-трансмиссионный элемент, изготавливается методом прецизионного точения с последующей улучшающей термообработкой, обладает высокой несущей способностью, адаптирован для таких узлов, как опорные катки и упорные ролики, обеспечивая стабильность работы. Зубчатый вал изготавливается как единое целое, зубья подвергаются цементации, закалке и прецизионному шлифованию, обеспечивая плавную передачу движения и низкий уровень шума, упрощая конструкцию привода. Адаптирован для приводных узлов, таких как редуктор и узел малой шестерни. Полый цапфовый вал изготавливается цельнолитым, с гладким внутренним отверстием и ровными фланцами, совмещает функции опоры и направления материала. Адаптирован для загрузочного/разгрузочного конца корпуса печи, обеспечивает удобный монтаж винтового корпуса и беспрепятственный проход материала. Все три типа валов адаптированы для условий высоких температур, тяжёлых нагрузок и повышенной запылённости вращающейся печи. Удобны в монтаже и обслуживании. Могут изготавливаться на заказ в соответствии с техническими характеристиками оборудования заказчика. Широко применяются в цементной, металлургической и других отраслях промышленности, эффективно снижая частоту отказов оборудования и обеспечивая непрерывное и стабильное производство вращающейся печи.
связаться с нами
Сопутствующие популярные продукты
Универсальные комплектующие
Восьмилопастное сварное рабочее колесо вращающейся печи является ключевым вращающимся узлом системы вентиляции. Его основная функция — преобразование механической энергии электродвигателя в кинетическую энергию потока воздуха, обеспечение вентиляции внутри печи, отвода дымовых газов и борьбы с пылью. Адаптировано для дымососов и циркуляционных вентиляторов вращающейся печи.

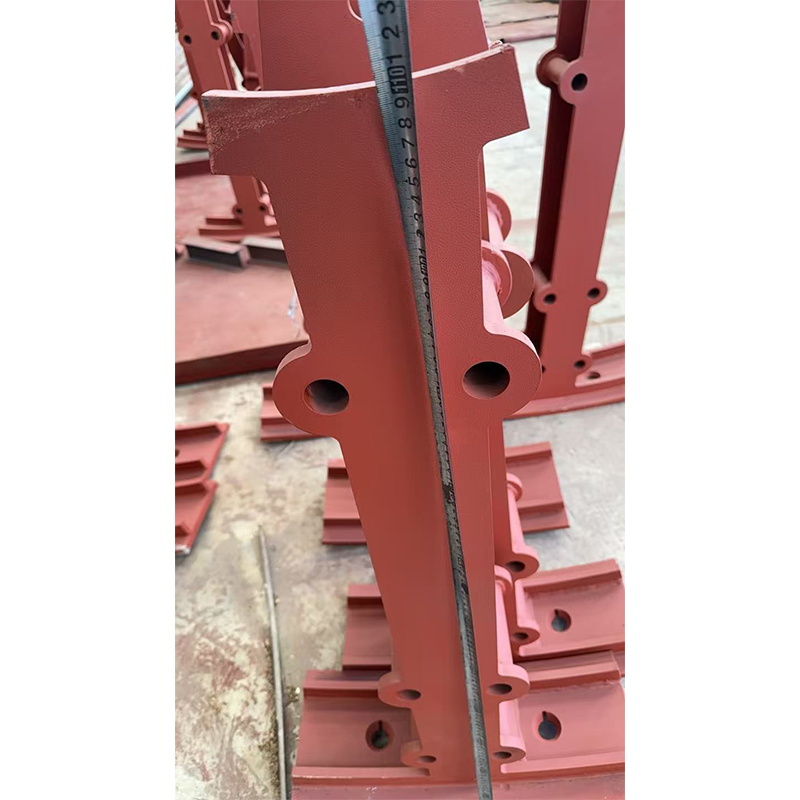

Мелющие тела и перегородочные устройства
Колосниковая рама является несущим каркасом и опорным основанием всего оборудования, ключевым несущим элементом. Изготавливается методом цельной ковки/литья из высокопрочной легированной стали. Конструкция стабильная, жёсткость высокая, способна длительное время выдерживать ударные нагрузки от материала, тяжёлые эксплуатационные нагрузки и знакопеременные напряжения.
Запасные части для колосникового холодильника
Колосниковая рама является ключевым несущим опорным узлом колосникового холодильника, обеспечивая надёжное монтажное основание для колосников.
Валковый пресс
Узел вала и валков вальцовой дробилки (также известный как валки высоконапорной вальцовой дробилки) является основной износостойкой деталью высоконапорных вальцовых дробилок, используемых в цементной и горнодобывающей промышленности, а также ключевым рабочим элементом процесса прессования и измельчения сырьевого слоя, который напрямую определяет производительность оборудования, эффективность измельчения и срок его службы.

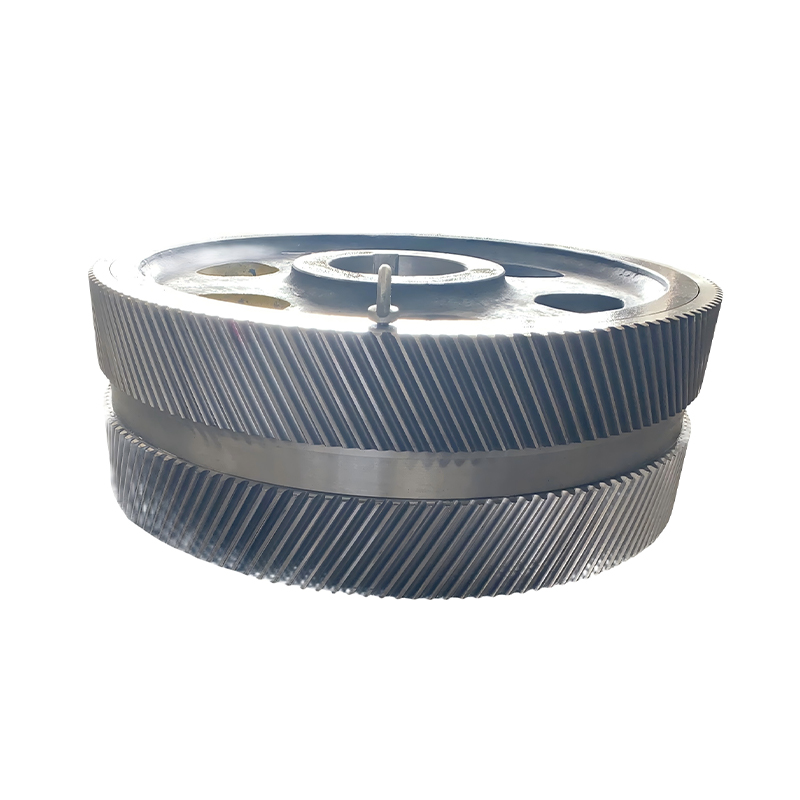

Приводные детали
Ключевые узлы приводной системы вращающейся печи включают зубчатый венец, шевронную шестерню и узел малой шестерни. Все три узла работают совместно, обеспечивая стабильную и эффективную передачу мощности. Зубчатый венец, являющийся основой трансмиссии, изготавливается из высококачественной литой стали, проходит специализированную термическую обработку и за счёт точного зацепления с малой шестерней передаёт мощность от редуктора к корпусу печи, приводя его в плавное вращение.

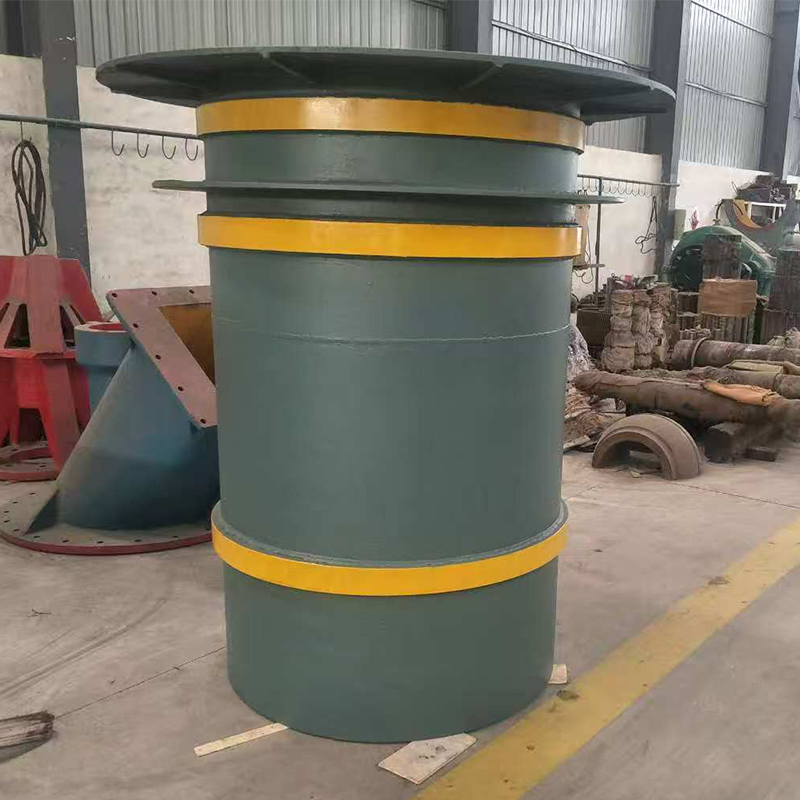

Загрузочное устройство
Загрузочное устройство является вспомогательным узлом, установленным перед цементной шаровой мельницей. Оно отвечает за приём поступающего материала и его плавную подачу внутрь мельницы. Обладает компактной конструкцией и хорошей герметичностью, эффективно предотвращает выбивание пыли, а также смягчает ударные нагрузки при падении материала.
Колосниковая рама
Колосниковая рама является ключевой конструкционной деталью колосникового холодильника на цементной линии. Предназначена для поддержки и фиксации колосников и планок, восприятия высокотемпературных ударных нагрузок от клинкера и веса материала. Совместно с возвратно-поступательным движением холодильника обеспечивает быстрое охлаждение, транспортировку и рассыпку горячего клинкера.
Опорные узлы
В данном разделе подробно представлены барабан вращающейся печи и основные опорные узлы, включая барабан, опорные катки, вкладыши подшипников, гидравлическое упорное устройство, бандажи.
Барабан мельницы

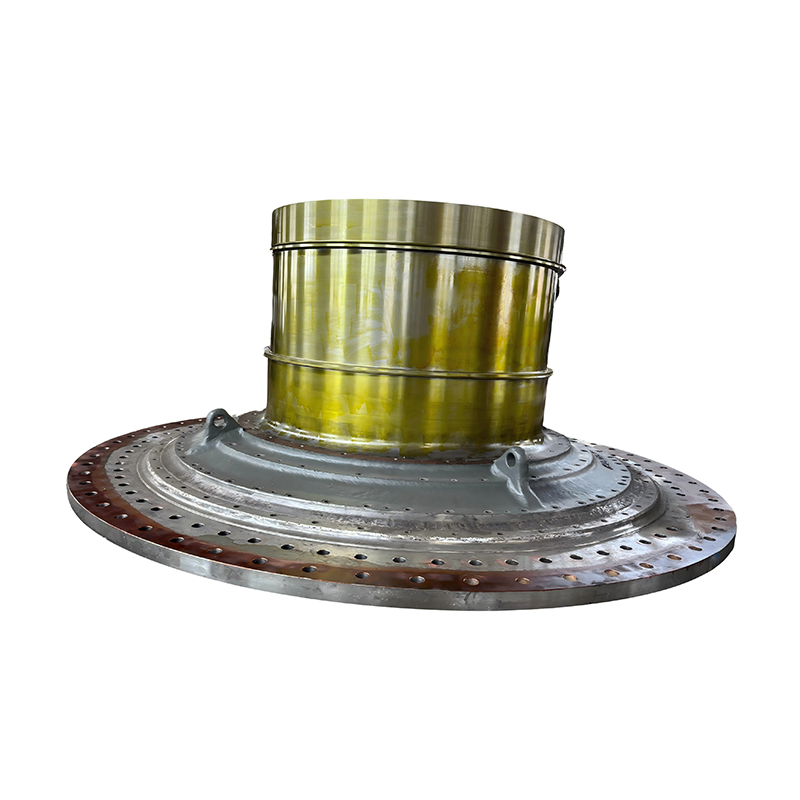

Цементная мельница является основным помольным оборудованием в производстве цемента, предназначена для размола клинкера, гипса, добавок и других материалов в мелкодисперсный цементный порошок.
Ротор дробилки
Роторный узел молотковой дробилки является ее основным рабочим элементом, который напрямую определяет эффективность дробления, производительность и стабильность работы оборудования, а также служит источником энергии и исполнительным механизмом при ударном дроблении материала.
Барабан вращающейся печи
Барабан вращающейся печи является основным несущим узлом вращающейся печи, а также ключевым пространством для обжига и химических реакций материала. Он служит монтажной основой для таких узлов трансмиссии, как зубчатый венец и бандажи, обеспечивая совместную работу с приводной системой и нормальное функционирование оборудования.

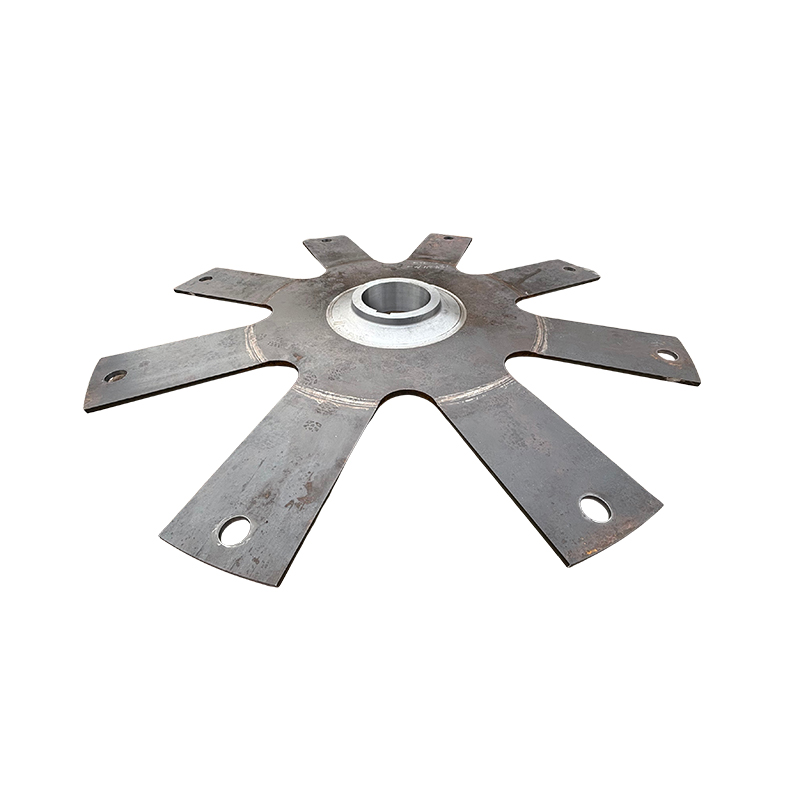

Комплектующие для вентиляции
Восьмилопастное сварное рабочее колесо вращающейся печи является ключевым вращающимся узлом системы вентиляции. Его основная функция — преобразование механической энергии электродвигателя в кинетическую энергию потока воздуха, обеспечение вентиляции внутри печи, отвода дымовых газов и борьбы с пылью.

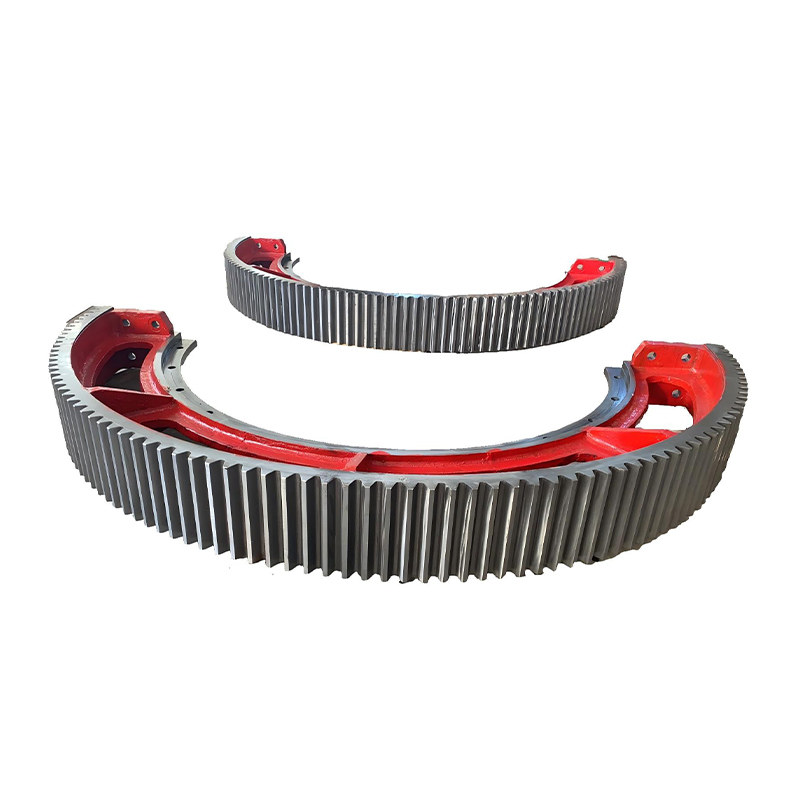

Зубчатый венец
Зубчатый венец вращающейся печи (также известный как большой зубчатый венец) является ключевым узлом передачи мощности в приводной системе корпуса печи.
Цементоупаковочная машина

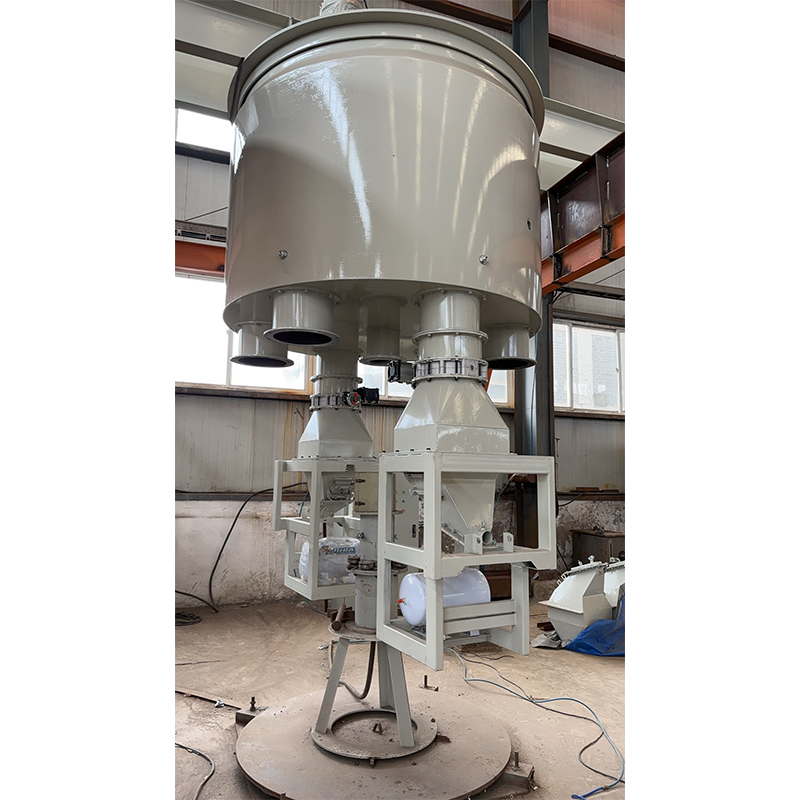

Цементный автомат для надевания мешков является вспомогательным автоматизированным оборудованием на линии упаковки цемента. Его основная функция — извлечение, калибровка и надевание клапанных мешков, заменяя традиционный ручной труд.

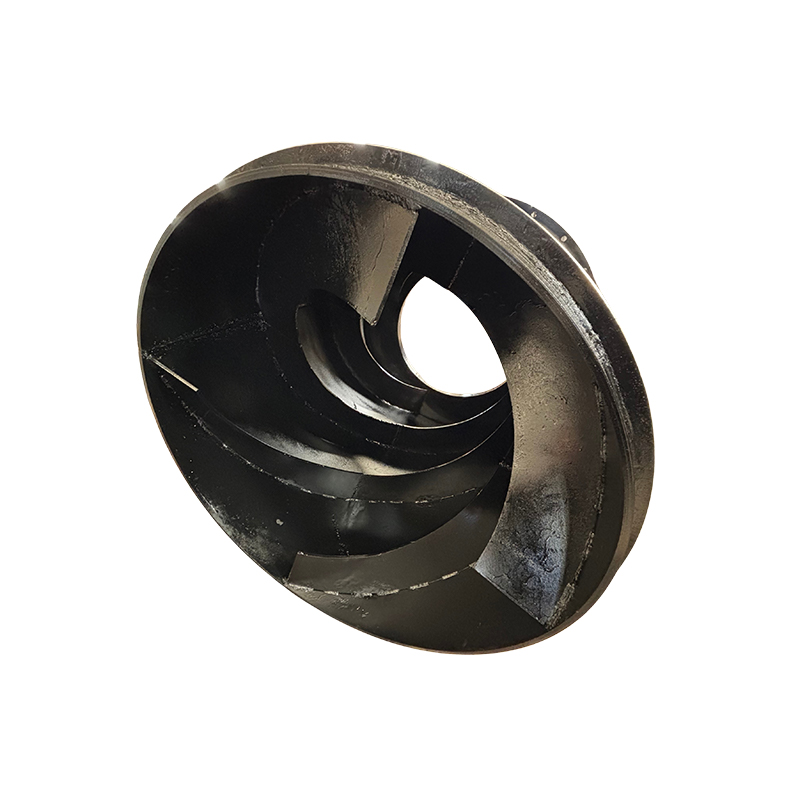

Винтовой корпус
Винтовой корпус вращающейся печи (также известный как загрузочный винтовой корпус) является ключевым узлом системы подачи и транспортировки материала. Его основная функция — принудительная подача материала в корпус печи, равномерное распределение материала, предотвращение его скопления и забивания.
Муфта

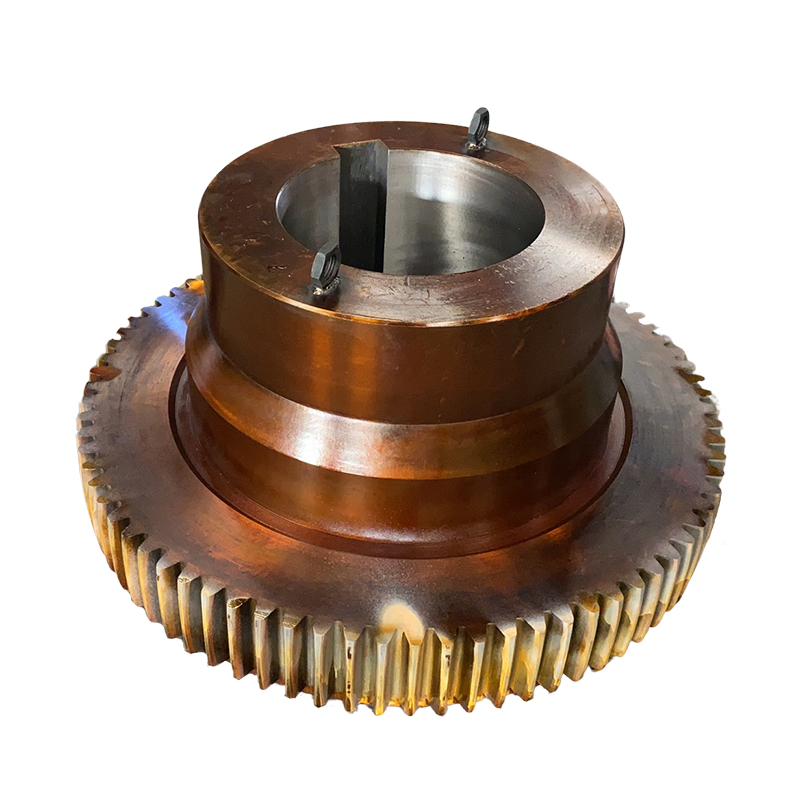

Муфта вращающейся печи является ключевым соединительным узлом приводной системы. Её основная функция — соединение электродвигателя с редуктором, а также редуктора с валом малой шестерни, передача крутящего момента, амортизация вибраций и компенсация монтажных отклонений оборудования.
