Продукция
Зубчатый венец

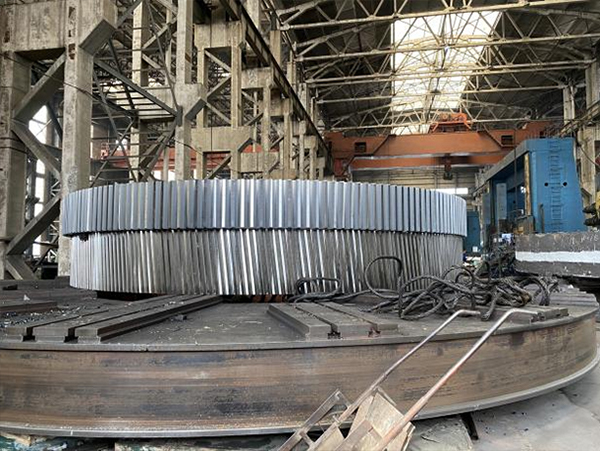

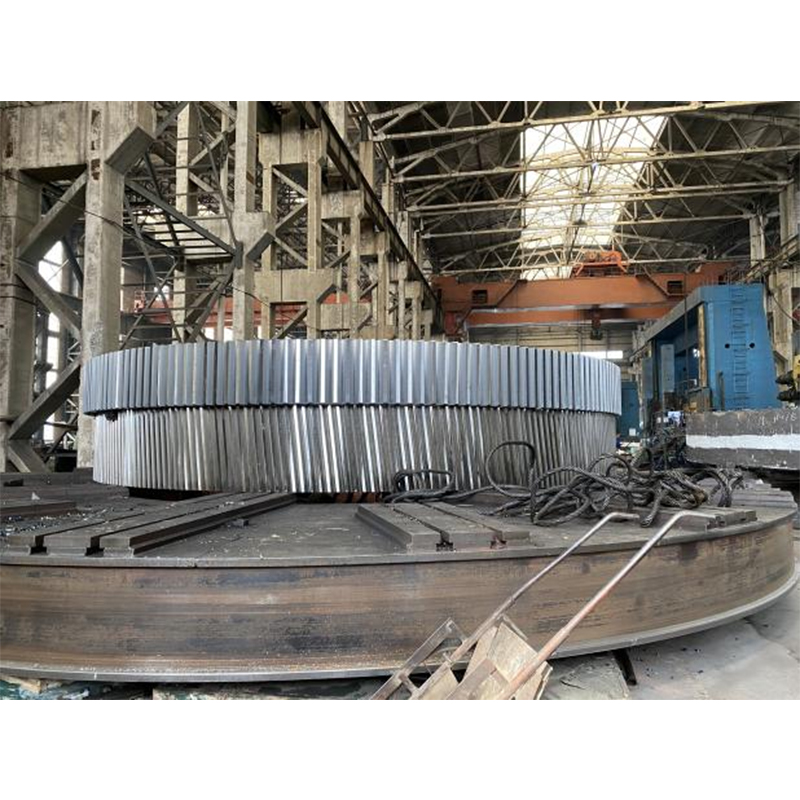

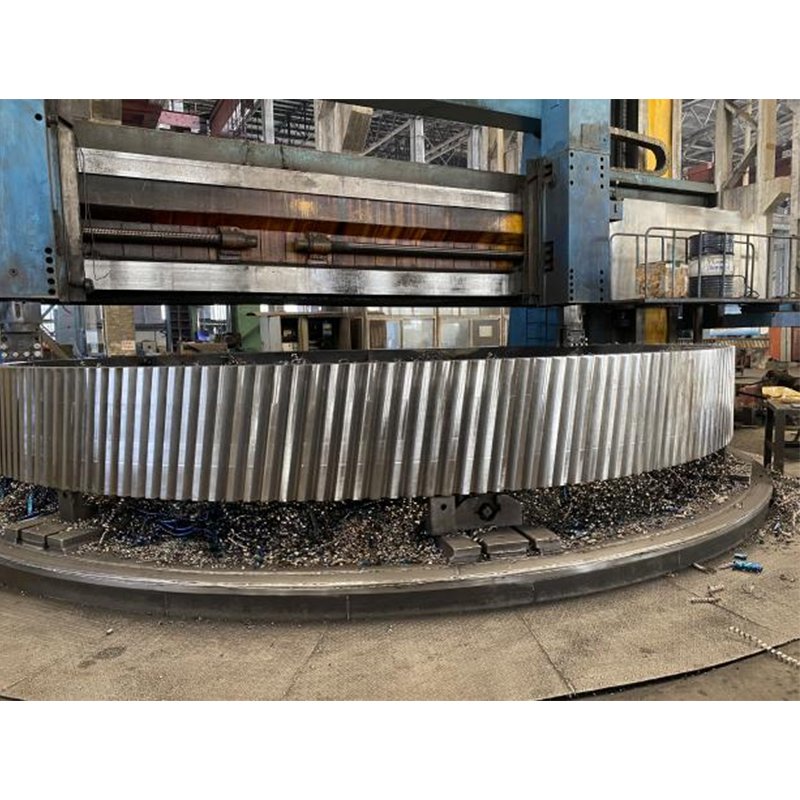

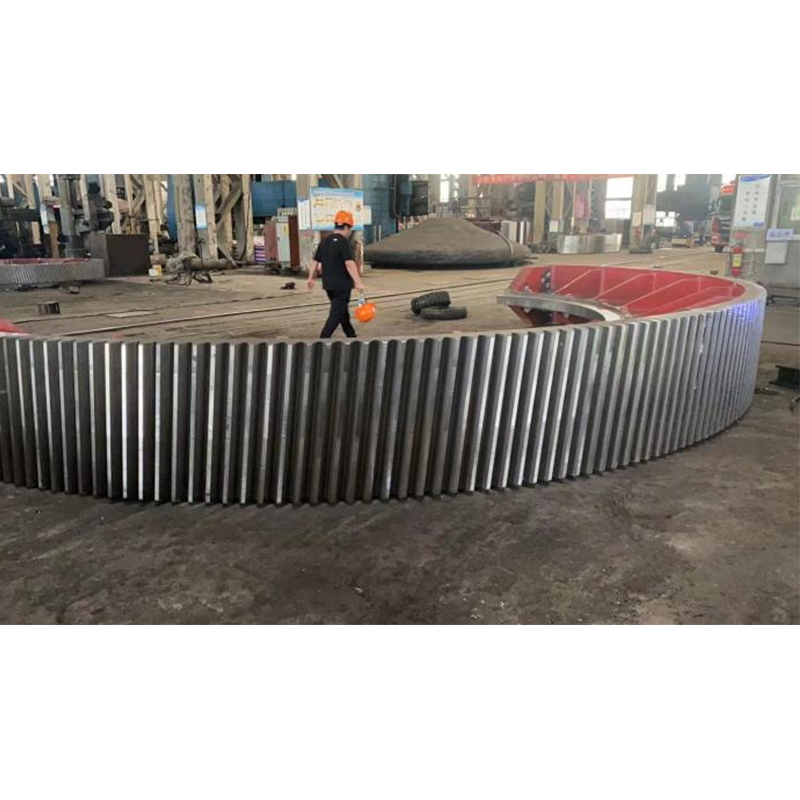

Зубчатый венец вращающейся печи (также известный как большой зубчатый венец) является ключевым узлом передачи мощности в приводной системе корпуса печи.
Описание
маркер
Краткое описание:
Зубчатый венец вращающейся печи (также известный как большой зубчатый венец) является ключевым узлом передачи мощности в приводной системе корпуса печи. Его основная функция — точное зацепление с малой шестернёй, передача мощности от редуктора к корпусу печи, обеспечивая плавное и равномерное вращение корпуса печи. Изделие изготавливается методом цельного литья из высококачественной стали, проходит прецизионную обработку и специализированную термическую обработку. Обладает высокой прочностью, высокой износостойкостью и ударной вязкостью. Адаптирован для вращающихся печей различных типоразмеров, обеспечивая длительную непрерывную и стабильную работу оборудования.
Подробное описание:
Параметры продукции:
Материал — высококачественная литая сталь марок ZG35CrMo, ZG42CrMo. Модуль — 8–20 мм. Количество зубьев изготавливается на заказ в соответствии с типоразмером корпуса печи (стандартный диапазон: 50–120 зубьев). Класс точности — 7–8. Твёрдость соответствует HRC 28–32. Размеры и масса изготавливаются на заказ. Расстояние между фланцевыми отверстиями выдерживается с высокой точностью, обеспечивая сопряжение с барабанами вращающихся печей различных типов.

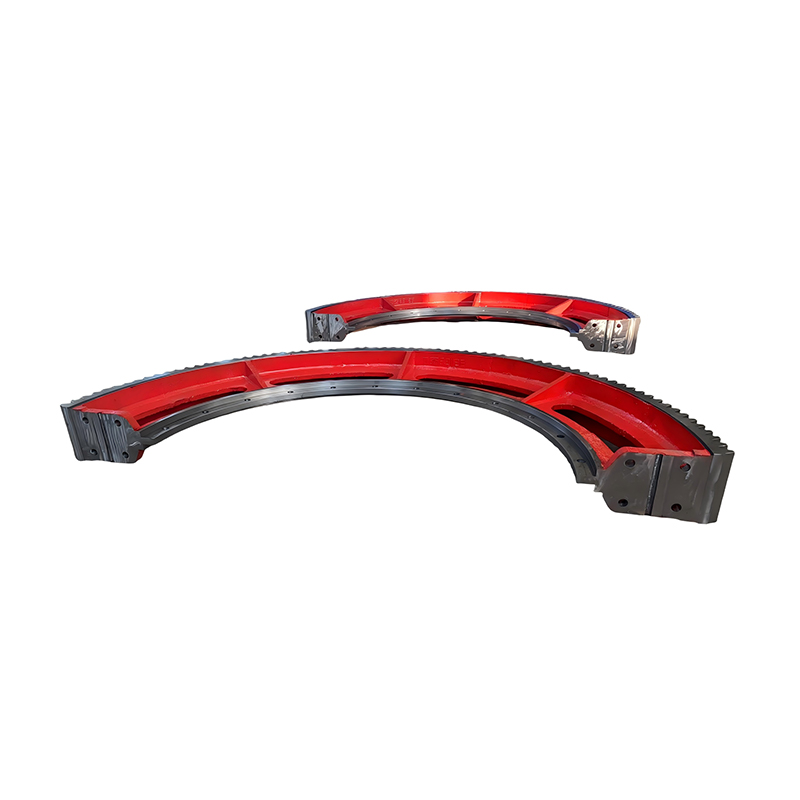

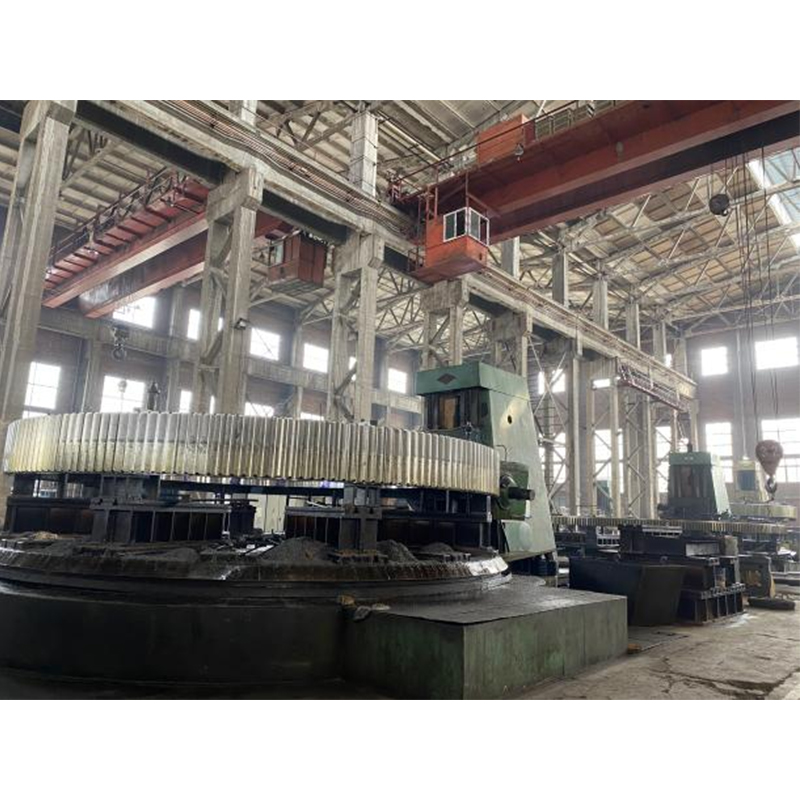

Данное изделие специально разработано для главной приводной системы вращающейся печи, является ключевым компонентом, обеспечивающим вращение корпуса печи и упорядоченное протекание процесса обжига материала. Производство осуществляется методом цельного литья или сегментной сварки, сочетая высокую прочность конструкции с удобством монтажа. Зубья подвергаются специальной обработке — цементации и закалке, что эффективно повышает твёрдость и износостойкость зубчатого венца, снижает износ в процессе зацепления и продлевает срок службы. Фланцевая поверхность обработана прецизионным фрезерованием, обладает высокой плоскостностью, обеспечивает надёжное и плотное соединение с барабаном печи, исключая появление люфта, биения и посторонних шумов при работе. Широко адаптирован для вращающихся печей в цементной, металлургической, строительной и других отраслях промышленности. Удобен в монтаже и обслуживании. Может быть изготовлен на заказ в соответствии с диаметром корпуса печи, частотой вращения, нагрузкой и другими параметрами заказчика, обеспечивая идеальное зацепление с малой шестернёй, снижая частоту отказов оборудования и гарантируя непрерывное и стабильное производство вращающейся печи.
